QYZ深孔鉆系統是由槍鉆、系統主機（冷卻霧化系統）、旋轉夾具、固定刀夾、增速器、固定刀夾、變徑套、專用水基切削液等組成。 系統主機規格有QYZ-25W和QYZ-40WB兩種。刀具或工件的旋轉、切削進給均由改造機床提供，系統各部分作為機床附件，組裝拆卸簡單便捷。
|
|
QYZ-25W |
|
|
QYZ-40WB 系統主機，采用特制電動脈沖泵。該泵壓力高，脈沖有力，冷卻供應充分。 因而排屑能力強，潤滑效果好。在刀具壽命及加工質量上都有杰出表現。 孔徑加工范圍：Φ4mm~Φ40mm ，加工深度可達孔徑150倍以上。 適用于鋼、鑄鐵、有色金屬等材料的加工。 遙控器和按鈕站雙路控制，操作靈活可靠，方便快捷。 |
 |

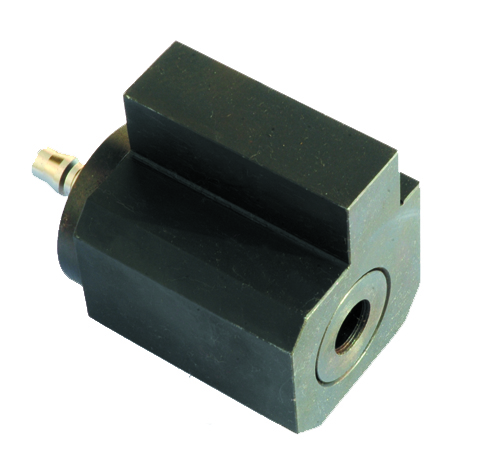

固定刀夾 使用在刀具固定，工件旋轉的加工場合。安裝在機床四方刀架或是托板上 平面。是冷卻管路的組成部分。 規格有： G-25 φ25刀具安裝孔 G-35 φ35刀具安裝孔 |
|
|
旋轉夾具 使用在刀具旋轉的加工場合，是刀具與機床之間的連接部件。冷卻管路的重 要組成部分。 規格有： M2-25 （莫氏2號錐柄，φ25刀具安裝孔） M3-25 （莫氏3號錐柄，φ25刀具安裝孔） M4-35 （莫氏4號錐柄，φ35刀具安裝孔） Z-25 （直柄，φ25刀具安裝孔） |
|
|

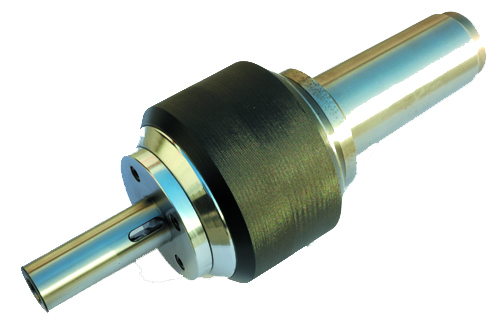

增速器 機床主軸轉速低，需要增速時使用。 柄部與機床主軸連接，正確放置止動擋桿，即可以在增速器輸出軸獲得增速比 為3.81倍的轉速。 規格：ZSQ-A 輸出軸內孔莫氏2號，錐柄莫氏5號，尾部形式為蛇尾式。鉆床、 鏜床主軸使用。 ZSQ-B 輸出軸內孔莫氏2號，錐柄莫氏5號，尾部形式為內M16螺紋。車床主軸 使用，拉桿拉緊。 |
